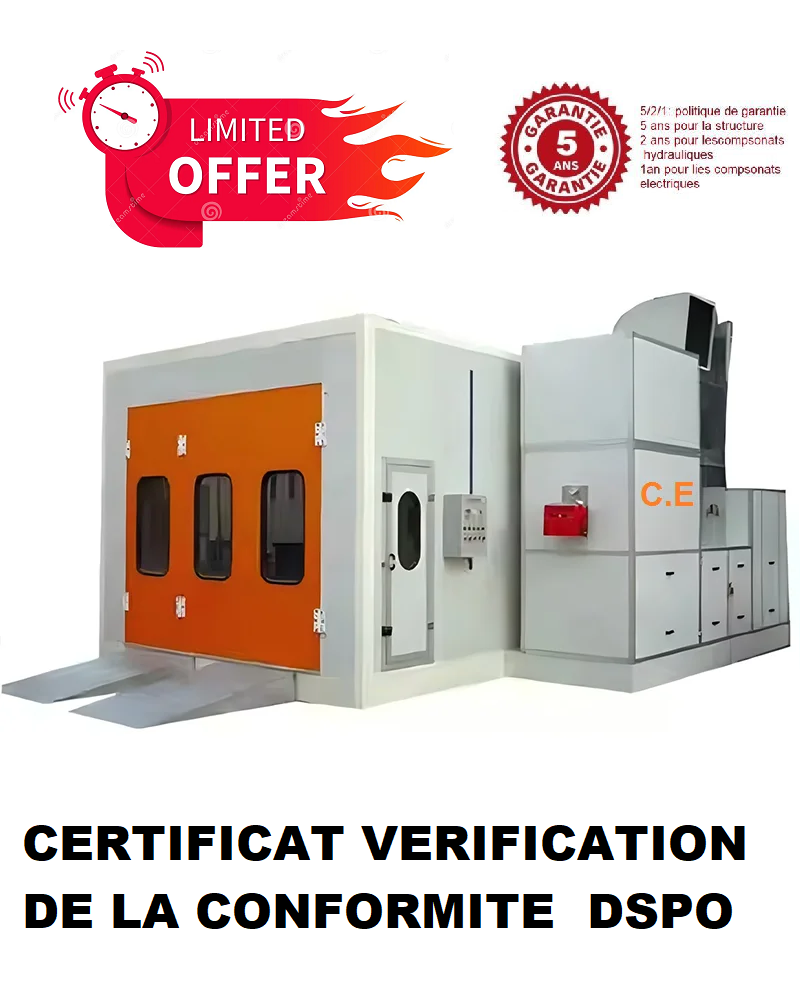

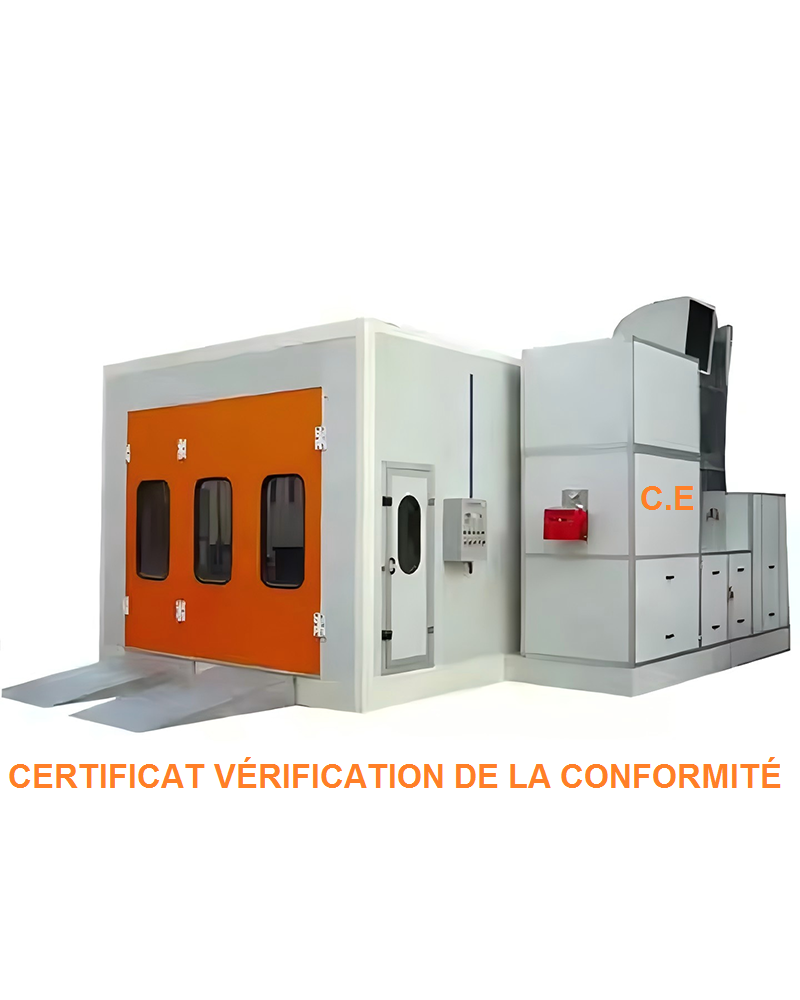

cabine de peinture Diesel professionnelle, Bruleur de RIELLO Italien G 20

Fiche Technique – Cabine de Peinture Automobile (Type Standard, Alimentation Fioul)

1. Spécifications de la cabine

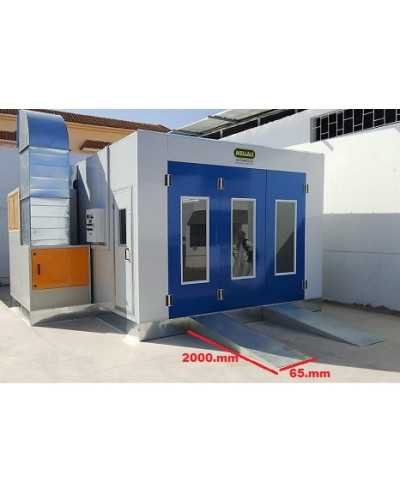

• Dimensions internes : 6900 × 3900 × 2780 mm (L × l × H)

• Dimensions externes : 7000 × 5430 × 3400 mm (L × l × H)

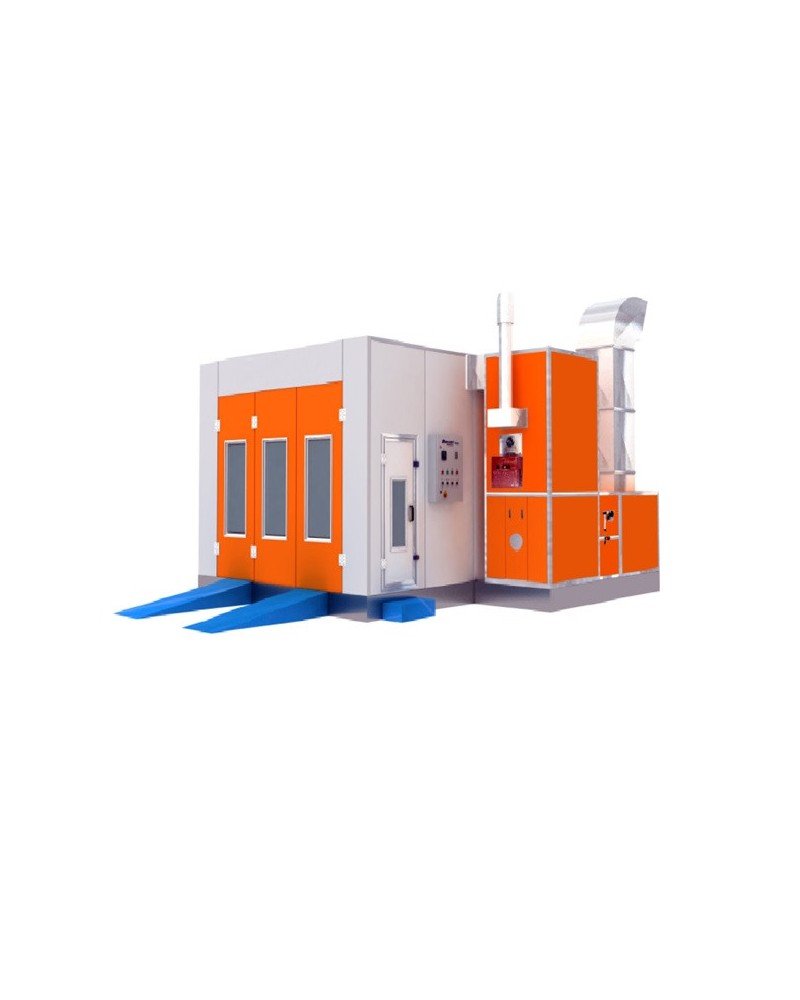

2. Structure de la cabine

• Structure principale : Panneaux muraux assemblés verticalement. Chambre de plénum

située en haut de la salle d’opération, avec filets supérieurs, plaques de guidage et coton

filtrant. Hauteur du plénum : 350 mm.

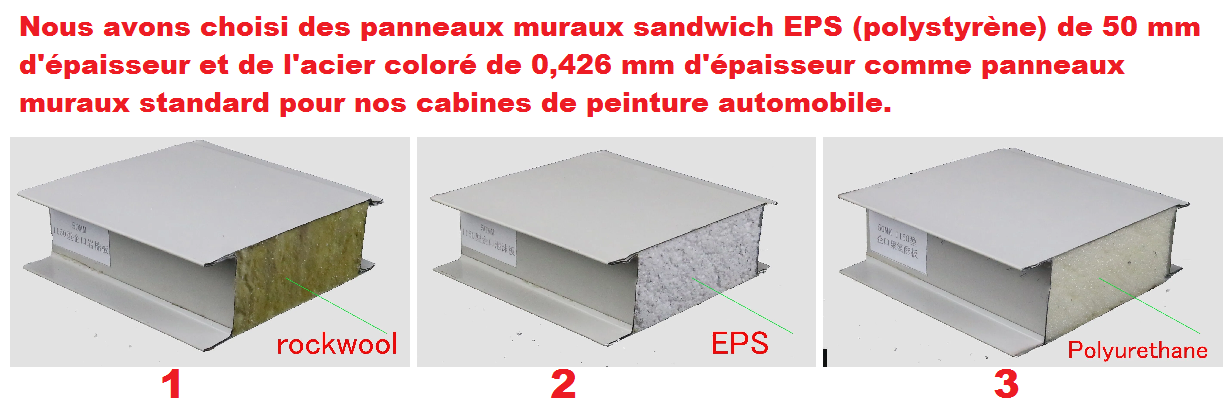

• Panneaux muraux : Épaisseur 50 mm, double face en tôle de fer 0,4 mm, remplissage

en laine de roche. Largeur 1150 mm, connexion par emboîtement.

• Plafond : Tôle galvanisée pliée, épaisseur 1 mm.

• Ventilation : Admission d’air supérieure latérale, extraction inférieure latérale.

• Connecteurs d’angle : Tubes carrés galvanisés 1,5 mm, revêtus et soudés.

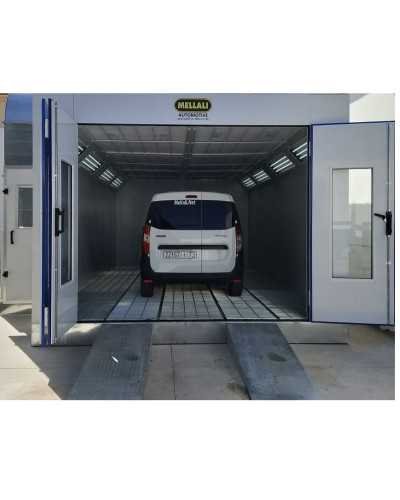

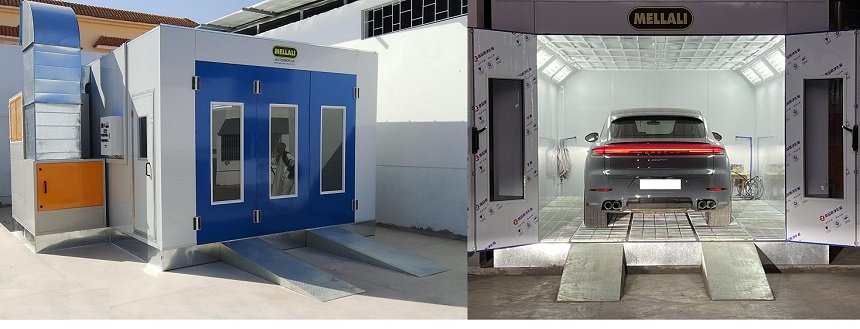

3. Porte avant

• Structure principale : 3 portes métalliques avec charnières, couleur au choix. Chaque

porte équipée d’une vitre d’observation en verre trempé. Serrures hautes et basses pour

étanchéité et sécurité (ouverture automatique en cas de surpression).

• Type d’ouverture : Latérale.

4. Porte de service

• Structure : 650 × 1800 mm, cadre en alliage d’aluminium, serrure à pression, vitre

d’observation, seuil en marche.

• Quantité : 1 unité.

5. Plateforme

• Structure principale : 3 rangées de grilles en acier 30 × 50 mm + 2 rangées de plaques

à damier 1,8 mm, galvanisées. Option : 5 rangées de grilles.

• Structure de support : Acier plié 2,75 mm (convexe et en C).

• Capacité de charge : ≤ 6 tonnes, hauteur totale de base : 270 mm.

• Panneau de travail externe : 1800 × 530 mm (personnalisable).

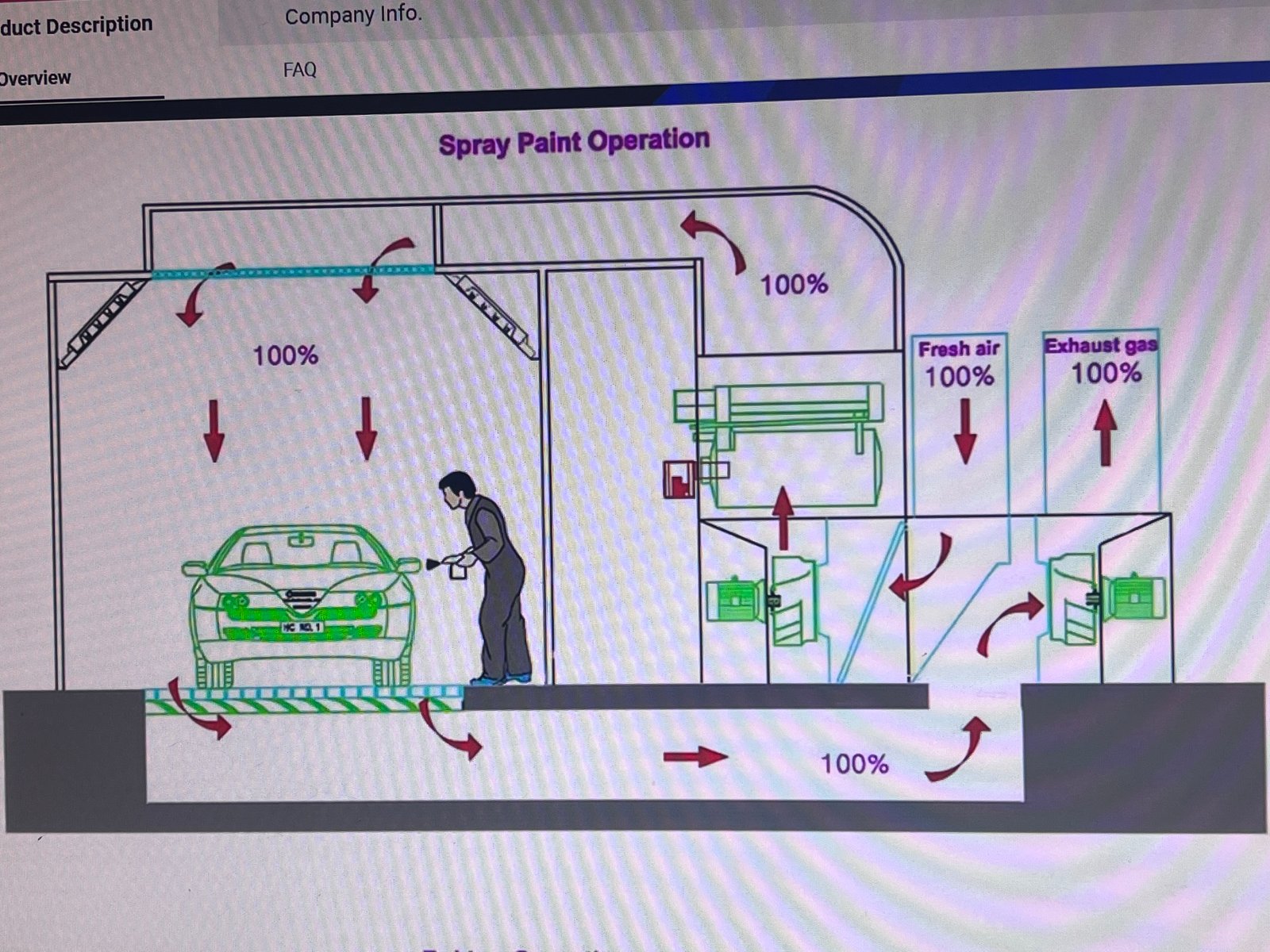

6. Système d’alimentation en air

• Marque : Jiangsu Hengkang (certifications CE, CCC, ISO).

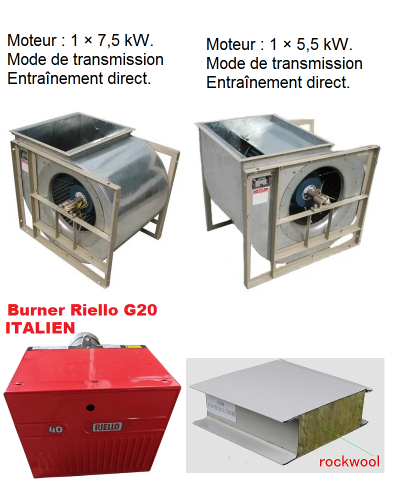

• Ventilateur : Modèle YDW, centrifuge double entrée, débit 20 000 m³/h.

• Moteur : 1 × 7,5 kW.

• Mode de transmission : Entraînement direct.

• Niveau sonore : ≤ 80 dB.

7. Système d’extraction

• Marque : Jiangsu Hengkang.

• Ventilateur : Modèle YDW, débit 15 000 m³/h.

• Moteur : 1 × 5,5 kW.

• Mode de transmission : Entraînement direct.

• Niveau sonore : ≤ 80 dB.

8. Armoire technique

• Structure : Cadre en tube carré galvanisé 50 × 50 mm, panneaux de fermeture en tôle

galvanisée 1 mm.

• Dimensions : 3,2 × 1,4 × 1,47 m.

• Ventilation : Admission supérieure latérale, extraction inférieure latérale, réglable.

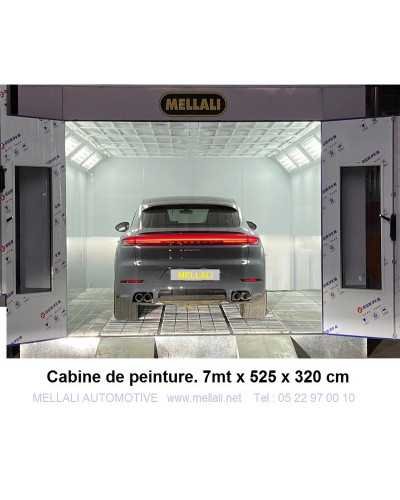

9. Éclairage

• Plafond : 24 tubes LED de 18 W, inclinés à 45°.

• Éclairage mural : 16 lampes de 60 W (6 par paroi latérale, 4 sur paroi arrière).

10. Système de filtration (4 étapes)

• Entrée d’air : Filtration primaire (poussières et grosses particules).

• Plafond : Coton filtrant VF600G (particules ≥ 5 µm).

• Sol : Coton filtrant en fibre de verre ignifuge (brouillard de peinture).

• Sortie d’air : Charbon actif (adsorption des odeurs, solvants type toluène/xylène).

11. Conduits d’air

• Structure : Conduits en tôle galvanisée 0,8 mm avec nervures de renfort, brides à angle

professionnel. Dimensions standard : 700 × 700 × 900 mm.

• Éléments : 2 conduits droits + 1 coude 90°.

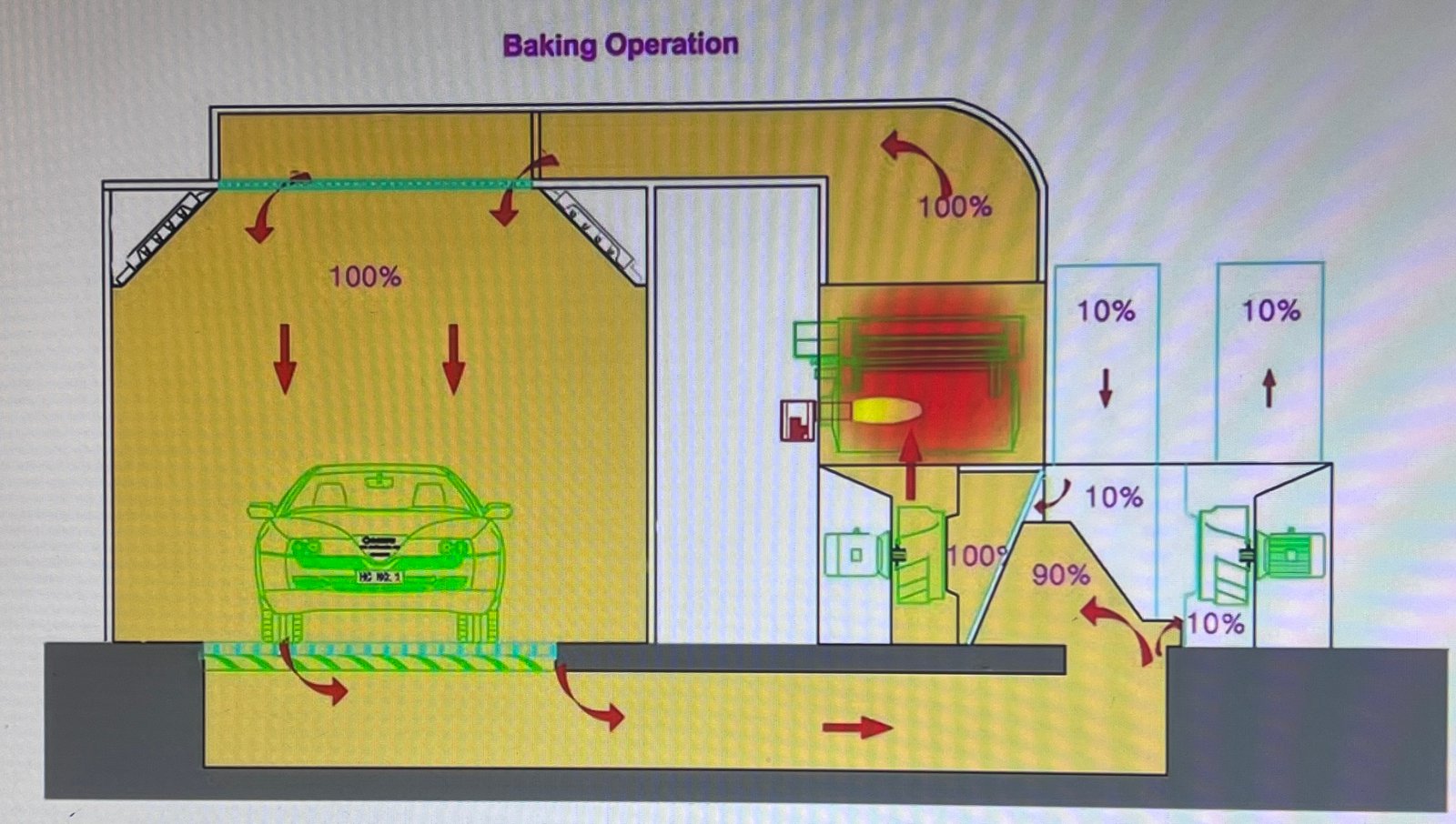

12. Système de chauffage

• Structure : Brûleur diesel + échangeur thermique.

• Échangeur : Acier inox SUS304, épaisseur 1,2 mm, double paroi et double tubes inox.

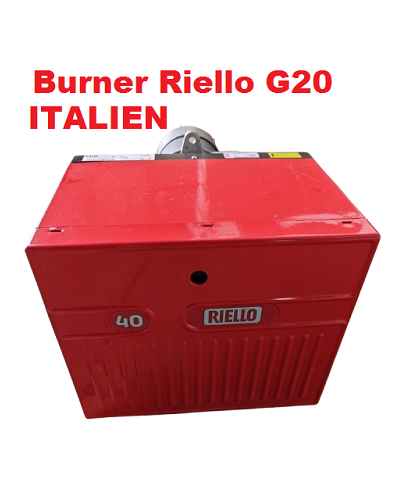

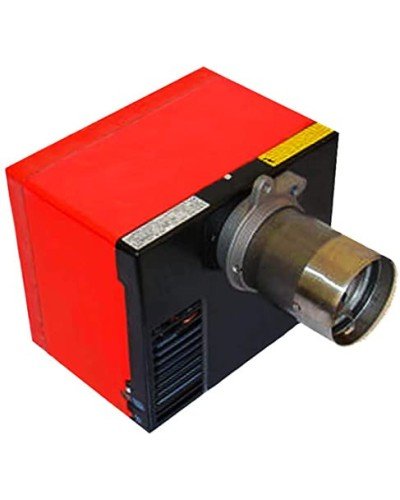

• Brûleur : Riello G20 (Italie).

• Commande : Volet pneumatique pour conversion circulation interne/externe.

• Performance : Puissance calorifique max. 200 000 Kcal/h.

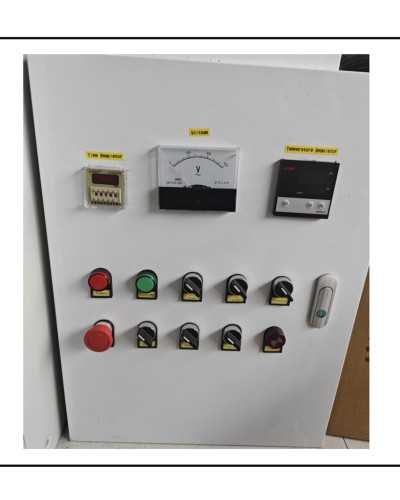

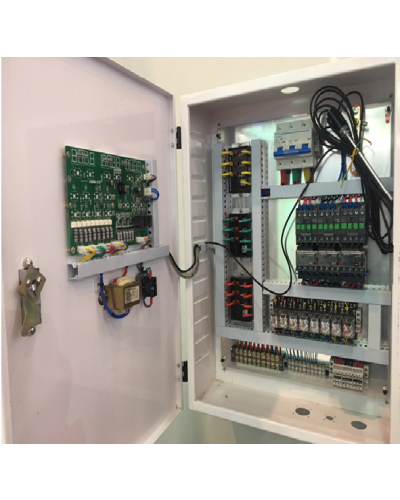

13. Système de contrôle

• Structure : Boutons mécaniques (non antidéflagrants).

• Fonctions : Éclairage, réglage température/temps, peinture, cuisson, arrêt d’urgence,

protection surchauffe, surveillance pression.

14. Paramètres principaux

• Tension : Personnalisable.

• Vitesse du vent à vide : ≥ 0,25 m/s.

• Température maximale : 80 °C.

• Puissance totale nominale : 15 kW.
